Esp Car β 2.0 作成方法

こんにちは、

それでは、作成方法についてです。

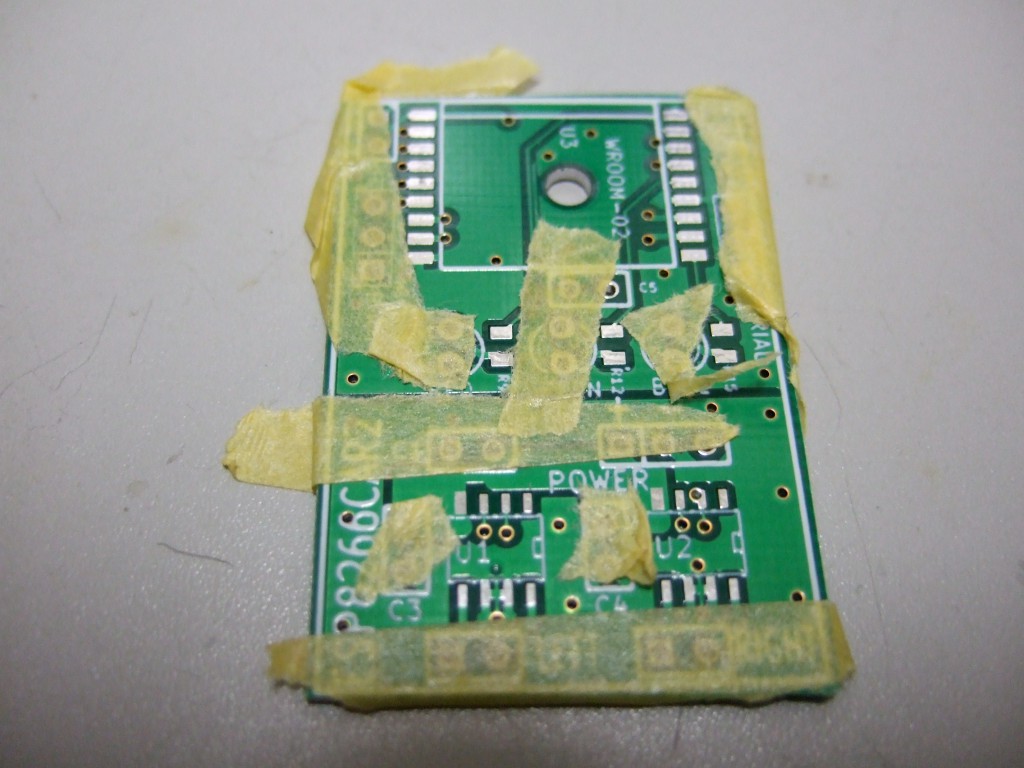

1.マスキングテープを貼る

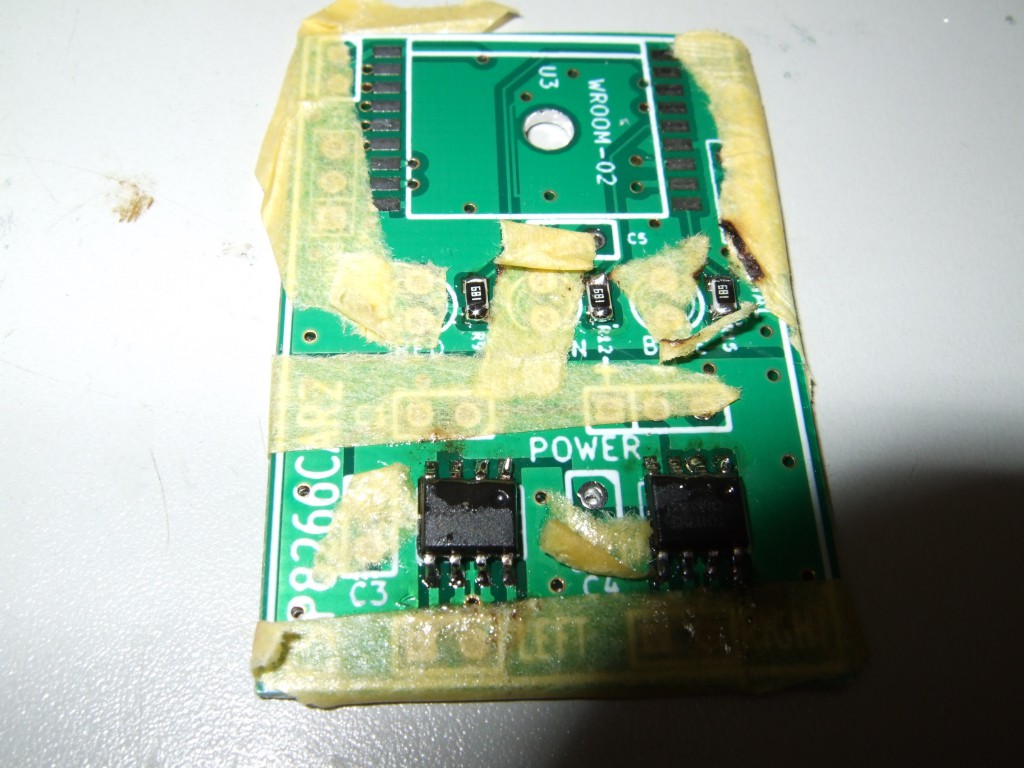

2.モータードライバーICとLED周辺抵抗R9,R12,R15に680Ωを貼り付ける。

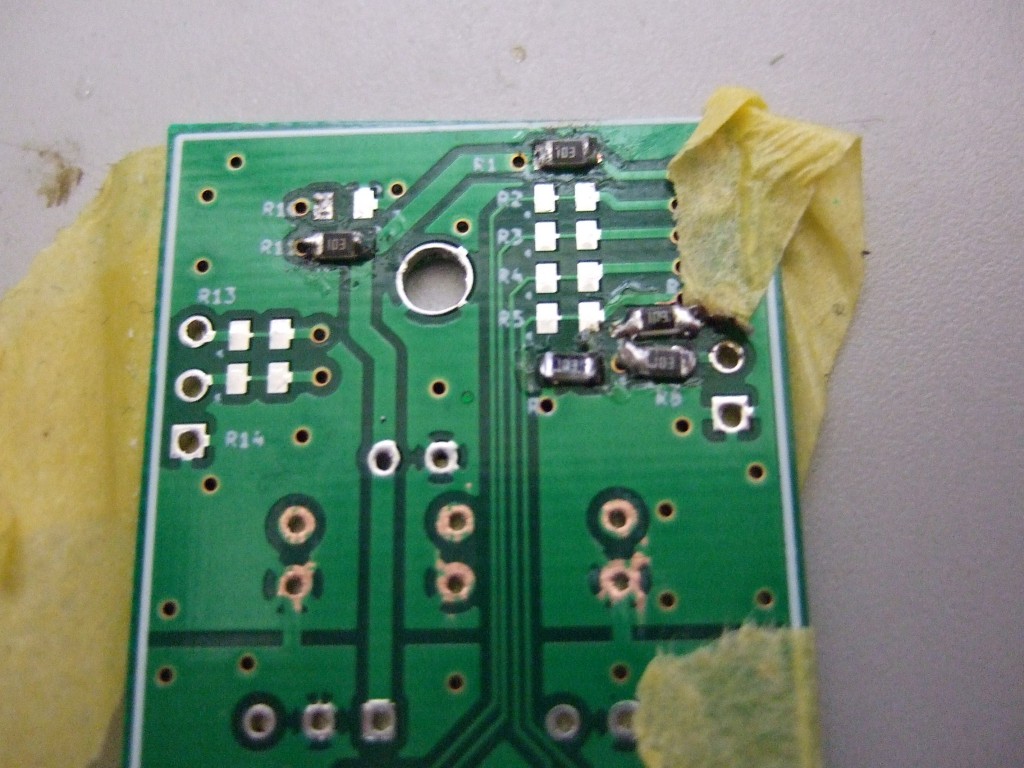

3.裏返して10KΩの抵抗をつける。(5カ所）

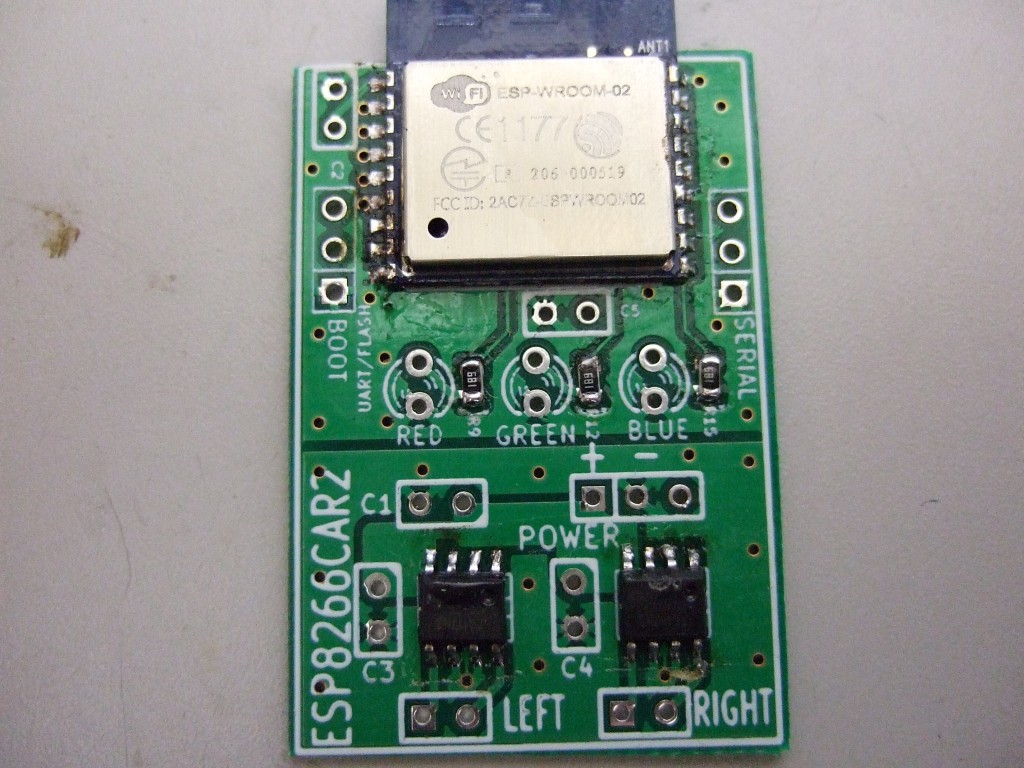

4.ESP 8266をつける。

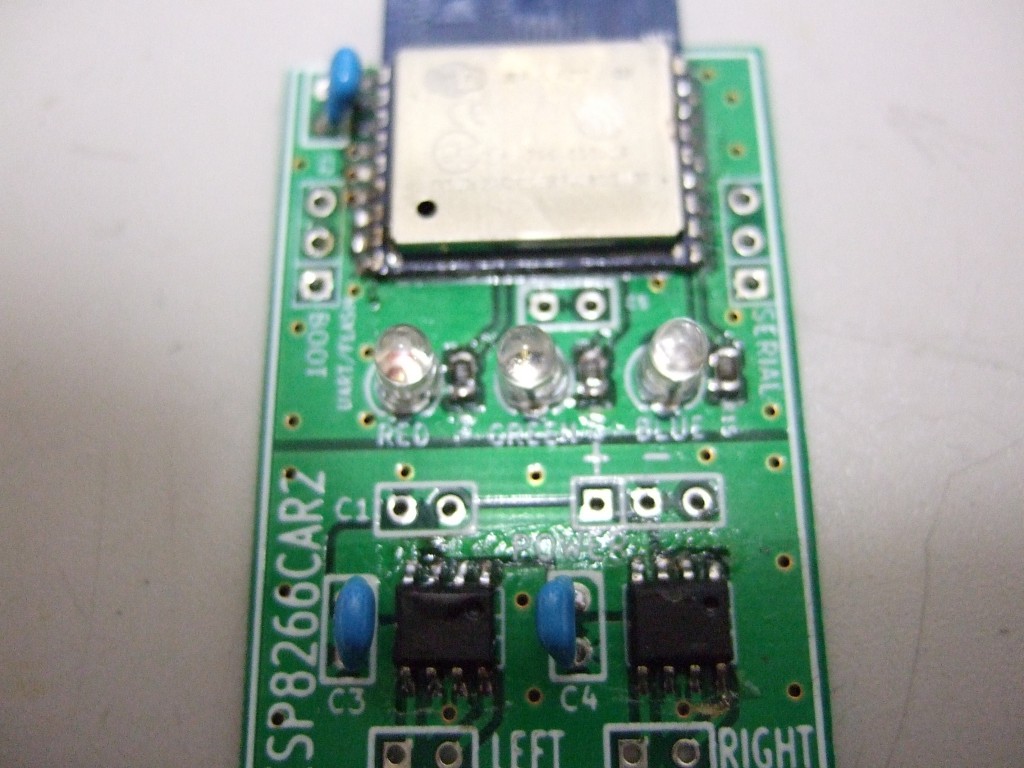

5.LED、104のコンデンサをつける。

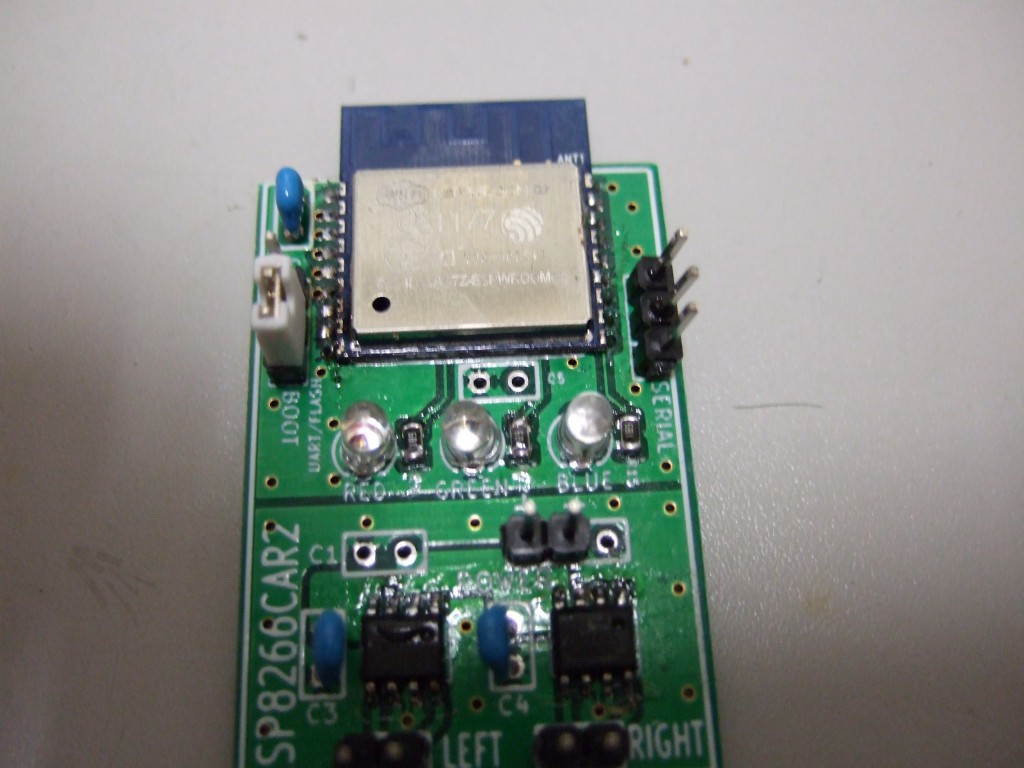

6.PINを立てる。

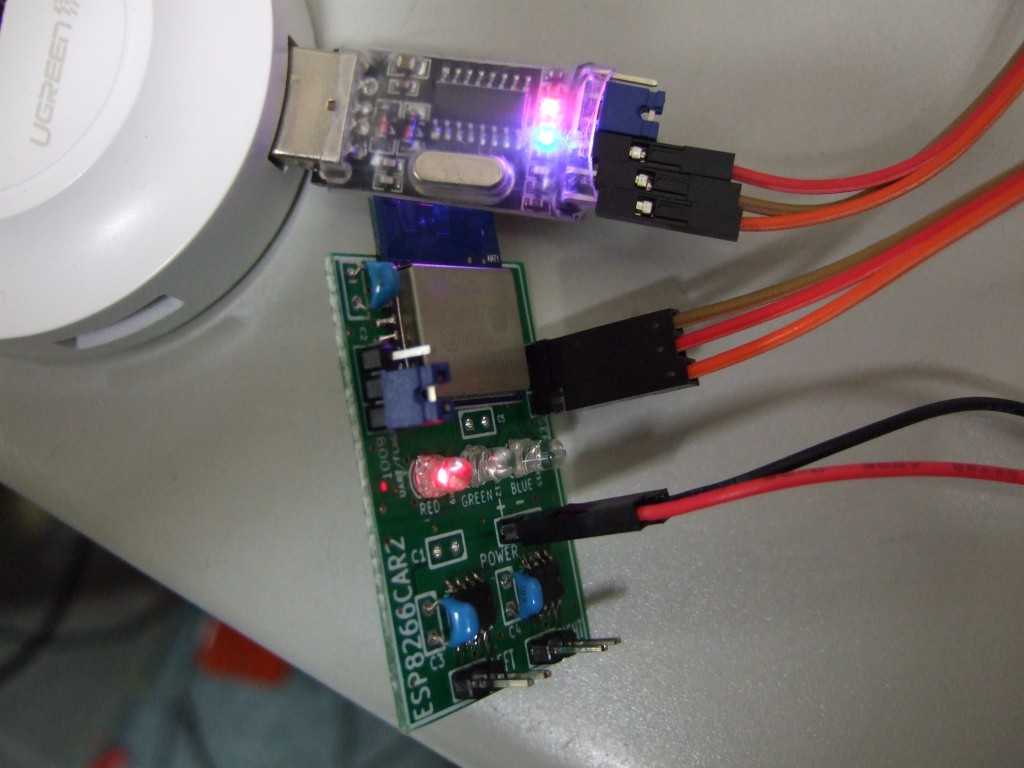

7.ジャンパをUART側にして、ファームを書込む。

８．モーター、電源の配線をする。

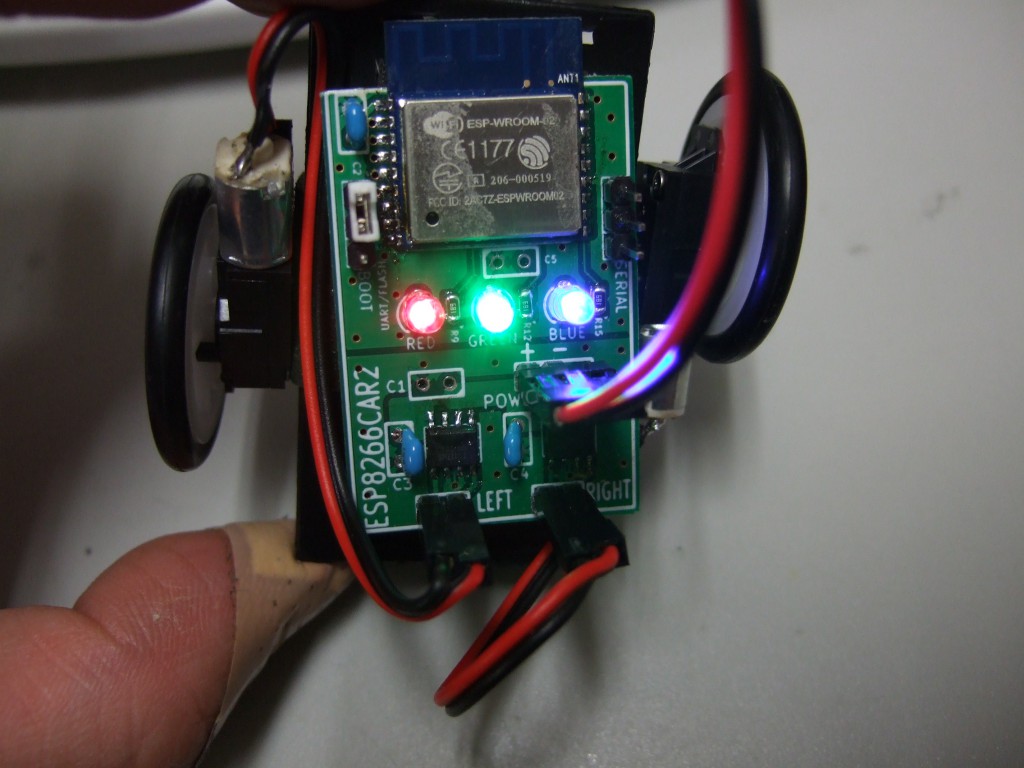

9.完成。
