Esp Car Gadgets

ESP 8266 でREMCON ROBOTを動かしてみました。

(ロボットと言うのも何なので、カーに今回からしてみました。）

回路図はこんな感じなのですが、FA-130は電流をあまりにも引っ張る結構厳しいです。

FA130モーターを使わなければコイルや、電解コンデンサはすくなくて済むと思います。
EPS8266は電圧・ノイズにかなりシビヤです。
モーターのノイズでフリーズとかしますので注意ください。
尚、この回路を用いて、もし、問題が出ても私は責任を負えませんので、自己責任で作成ください。
FA-130でなく、低電流モーターはこちらで販売しているのがおすすめかも？

(pdf版はこちら）

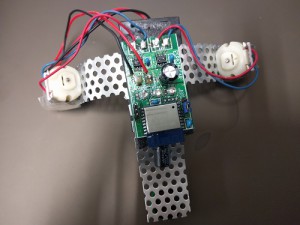

そして配線等をいろいろするとこんな感じで完成です。



動画はこちら、



そして、ESP8266のソースコードはGitHubにて公開中です。
Arduinoでコンパイルしてください。

https://github.com/i65000/EspCarController/
Arduinoでesp8266をコンパパイルするには、

ここのページがおすすめです。

そして、今週、スイッチサイエンスさんからこんな情報が発表されました。

そう、sdkや、arduinoならファーム書き換えでも、技適問題なしみたいです。
